4-Kanal-Fahrzeug-Video-Steuerbox für die Anzeige mehrerer Kameras und Kameraumschaltung

Anstatt mehrere Kameras direkt an separate Steuergeräte anzuschließen, bietet der Controller vier Kameraeingänge in einer kompakten Einheit, sodass verschiedene Kameraansichten ausgewählt und über einen Fahrzeugmonitor angezeigt werden können. Das System unterstützt vier CVBS-Fahrzeugkameras und kann die Videoanzeige je nach gewähltem Betriebsmodus automatisch teilen oder umschalten. Jede Kamera kann separat ausgelöst werden, wobei das System bei Aktivierung eines Triggersignals automatisch die entsprechende Kamera im Vollbildmodus anzeigen kann.  Jeder Kanal unterstützt unabhängige Spiegel-/Normalbildeinstellungen, wodurch das System für verschiedene Kamerainstallationspositionen geeignet ist. Nachdem ein Triggersignal gelöscht wurde, kann das System die Rückkehr des Bildes um ca. 2 Sekunden verzögern, bevor es zum vorherigen Anzeigestatus zurückkehrt. Dadurch eignet sich das Produkt für Fahrzeugkameraumschaltung, Rückfahrkamerasysteme, Multikameraüberwachung und Nutzfahrzeug-Videosysteme.

Produktmerkmale

1. 4-Kanal-Multikamera-Eingang

Der Controller unterstützt vier CVBS-Kameraeingänge, sodass mehrere Fahrzeugkameras in ein Videoüberwachungssystem integriert werden können.

Es kann verbunden werden mit:

• Frontkamera
• Rückfahrkamera
• Kamera auf der linken Seite
• Kamera auf der rechten Seite

Dadurch eignet es sich für 4-Kamera-Fahrzeugüberwachungssysteme.

2. Automatischer Kamerawechsel

Bei Aktivierung eines Triggersignals kann die entsprechende Kamera automatisch auf Vollbilddarstellung umschalten.

Diese Funktion ist nützlich für Anwendungen wie:

• Aktivierung der Rückfahrkamera
• Blinkerüberwachung
• Aktivierung der Seitenkamera
• Tür- oder Sonderfahrzeugüberwachung

3. Individuelle Triggersteuerung

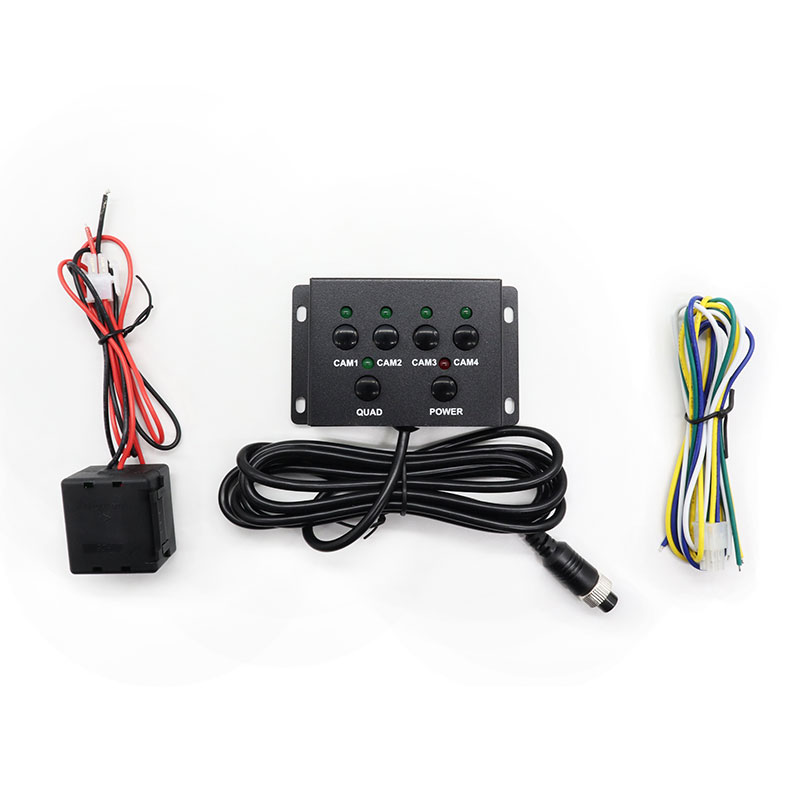

Jede Kamera kann separat ausgelöst werden. Der Benutzer kann jeden der vier Kamerakanäle über das Auslösekabel oder den manuellen Betrieb auswählen und so eine flexible Steuerung für verschiedene Fahrzeugkonfigurationen ermöglichen.

4. Konfigurierbare Kamerapriorität

Das System unterstützt Anzeigeprioritätseinstellungen für: CAM1 / CAM2 / CAM3 / CAM4. Dadurch kann der Installateur festlegen, welche Kamera Priorität haben soll, wenn mehrere Triggersignale empfangen werden.

5. Mehrere Videoanschlussoptionen

Die Videoausgabe ist verfügbar über: RCA / 4P-Luftfahrtstecker. Dies bietet Flexibilität für die Integration in verschiedene Fahrzeugmonitor- und Kameraverkabelungssysteme.

Produktparameter

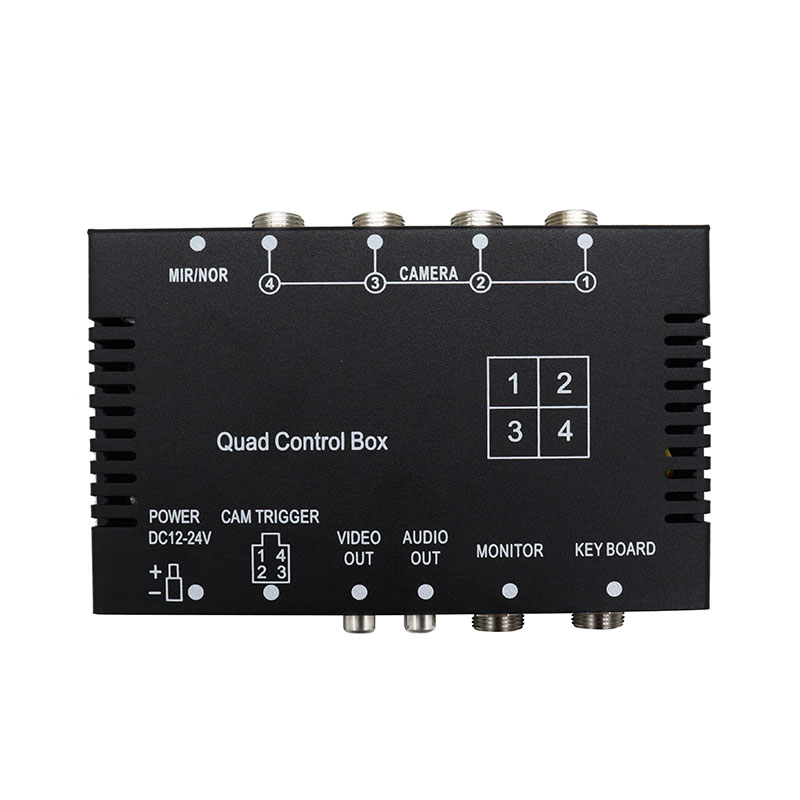

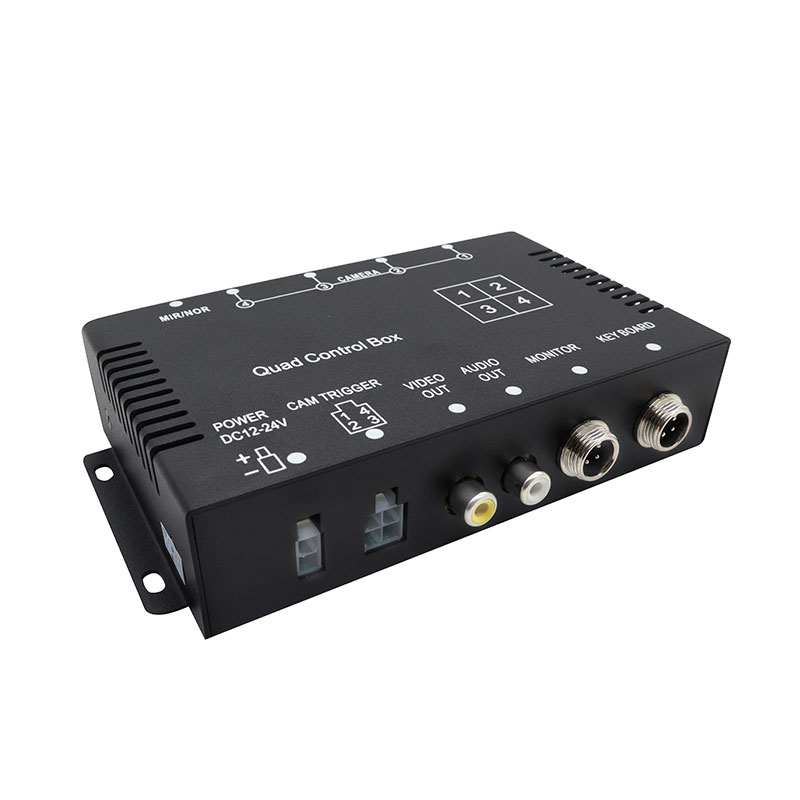

Produkttyp: D1 4CH Fahrzeug-Video-Steuerbox

Kameraeingang: 4CH CVBS

Kameraauswahl: Individueller Auslöser / manuelle Auswahl

Anzeige: Automatische Umschaltung im Vollbildmodus

Anzeigepriorität: CAM1 / CAM2 / CAM3 / CAM4

Bildeinstellung: Normal / Spiegel

Triggerfunktion: Individueller Kameraauslöser

Trigger-Return-Verzögerung: Ca. 2 Sekunden

Videoformat: PAL/NTSC

Audio: Audioausgabe unterstützt

Leistungsabgabe: 12V für Kameras und LCD

Arbeitsspannung: 9V–32V

Schutz: Hochspannungs-/Niederspannungs-/Überlastschutz

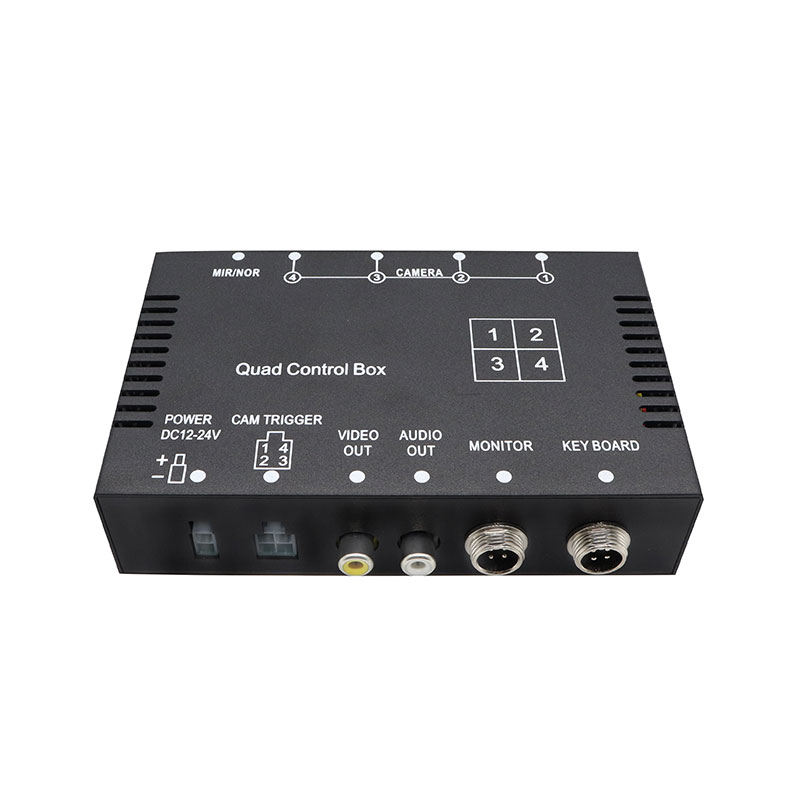

Videoausgangsanschluss: RCA / 4P Luftfahrt

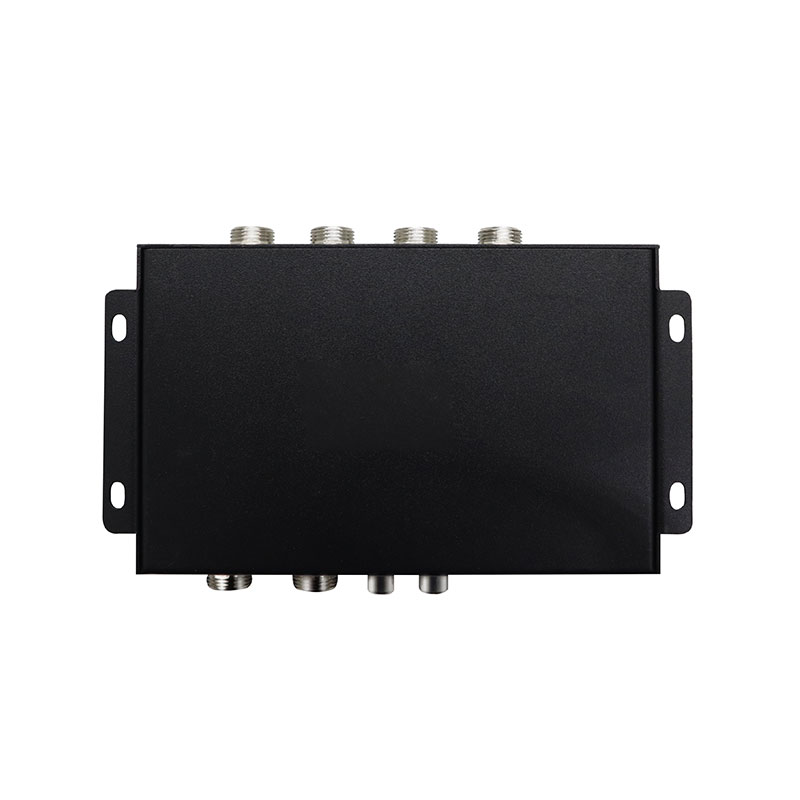

Dimension: 155 × 87 × 32 mm

Anwendungsszenarien

1. LKW-Kamerasystem

Der Controller kann mehrere Kameras an ein LKW-Kamerasystem anschließen, darunter Front-, Heck- und Seitenkameras.

2. Überwachung von Nutzfahrzeugen

Geeignet für Videoüberwachungssysteme von Nutzfahrzeugen, bei denen mehrere Kameras an ein Fahrzeugdisplay angeschlossen werden müssen.

Zu den Bewerbungen können gehören:

• Lieferwagen
• Logistikfahrzeuge
• Servicefahrzeuge
• Nutzfahrzeuge
• Gewerbliche Lieferwagen
• Buskamerasystem

Der 4CH-Videocontroller kann in Buskamerasysteme zur Front-, Heck- und Seitenüberwachung integriert werden.

3. Baufahrzeug

Geeignet für Bau- und Spezialfahrzeuge, die mehrere Kameraansichten rund um das Fahrzeug erfordern.

Beispiele hierfür sind:

• Muldenkipper
• Betonmischerwagen
• Bagger
• Radlader
• Spezialfahrzeuge
• Rückfahrkamerasystem

Der Controller kann als Rückfahrkamera-Controller verwendet werden, um die Rückfahrkamera automatisch anzuzeigen, wenn ein Rückwärtsauslöser aktiviert wird.

4. Multikamera-Überwachungssystem

Für Fahrzeuge, die mehrere Betrachtungswinkel erfordern, bietet der Multikamera-Videocontroller eine zentrale Kameraumschaltung und Anzeigeverwaltung.

Typische Fahrzeugkamerakonfiguration

Typisches 4-Kamera-Fahrzeugsystem:

• CAM1 → Frontkamera
• CAM2 → Rückfahr-/Rückfahrkamera
• CAM3 → Linke Seitenkamera
• CAM4 → Rechte Seitenansichtkamera

Kontrolle:

Auslösedraht / manuelle Auswahl

Anzeige: Automatische Vollbildumschaltung

Bild: Normal / Spiegel wählbar

Video: CVBS

Leistung: 9–32V

FAQ

F1: Wie viele Kameras kann diese Videosteuerbox unterstützen?

Der Controller unterstützt 4 CVBS-Kameraeingänge.

F2: Kann jede Kamera separat ausgelöst werden?

Ja. Jede Kamera kann einzeln über das Triggerkabel ausgelöst werden.

F3: Kann die Kamera automatisch im Vollbildmodus angezeigt werden?

Ja. Bei Aktivierung des entsprechenden Triggersignals kann die ausgewählte Kamera automatisch auf Vollbilddarstellung umschalten.

F4: Kann ich die Kamera manuell auswählen?

Ja. Über die Steuerfunktion kann jeder der vier Kamerakanäle ausgewählt werden.

F5: Kann jede Kamera eine andere Spiegeleinstellung verwenden?

Ja. Jeder Kanal unterstützt unabhängige Normal- oder Spiegelbildeinstellungen.

F6: Welche Fahrzeuge können diesen Controller verwenden?

Es kann für LKW, Busse, Nutzfahrzeuge, Baufahrzeuge, Sonderfahrzeuge und Flottenkamerasysteme eingesetzt werden.

F7: Unterstützt es 24-V-Fahrzeuge?

Ja. Die Arbeitsspannung beträgt 9–32 V, wodurch es sowohl für 12-V- als auch für 24-V-Fahrzeuganwendungen geeignet ist.

F8: Unterstützt der Controller PAL und NTSC?

Ja. Es werden sowohl PAL- als auch NTSC-Videoformate unterstützt.

F9: Unterstützt es Audio?

Ja. Der Controller unterstützt die Audioausgabe.

F10: Was passiert, nachdem der Auslöser abgebrochen wurde?

Nachdem der Auslöser aufgehoben wurde, kann das Bild noch etwa 2 Sekunden lang angezeigt bleiben, bevor es in den vorherigen Anzeigezustand zurückkehrt.
